N-TRON交换机水处理行业应用

盐城市盐龙湖（城西）水厂一期工程，总规划日供水规模60万吨/日，一期工程30万吨/日，于2015年开建，一期工程于2018年建成。项目位于江苏省盐城市盐都区双新中路与钦达大道交叉口西北角。水厂采用了‘预处理+强化常规处理+深度处理’工艺，确保水质安全。盐城城西水厂的建成大大提高了市区供水能力和饮用水水质，而且切实缓解了以前盐都片区和城南片区的供需矛盾。市区应对突发水污染事件的能力得到进一步增强，市区饮用水安全得到进一步保障。

项目由中国市政工程华北设计研究总院设计，上海市政工程设计研究总院（集团）有限公司大总包，水厂自动化系统由鞍山易兴自动化工程有限公司实施。

N-TRON工业交换机为本项目自动化系统、视频监控系统提供了完整的通讯解决方案，自动化系统主干环网采用千兆双环网系统：A网和B网，同时工作，实时切换，极高了提升了工业网络的安全性与稳定性。由于PLC子站众多（42个），因此也采用了光纤环网，坚决不让任何一个PLC子站成为信息孤岛。项目建成5年多以来，一直稳定运行，从未发生生产事故。业主单位对于我司提供的产品、及时的售后服务给与最高的评价。

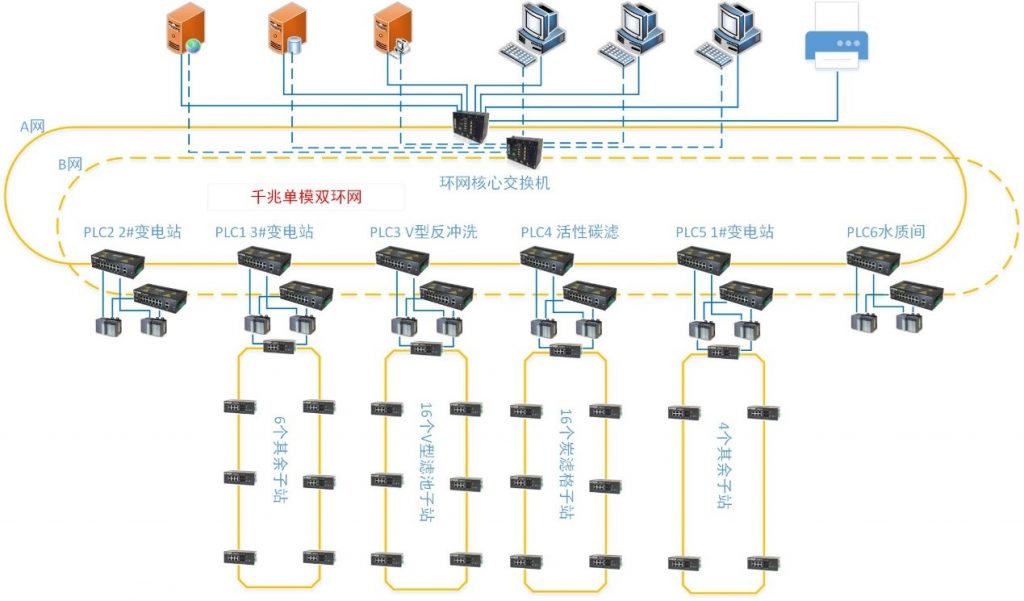

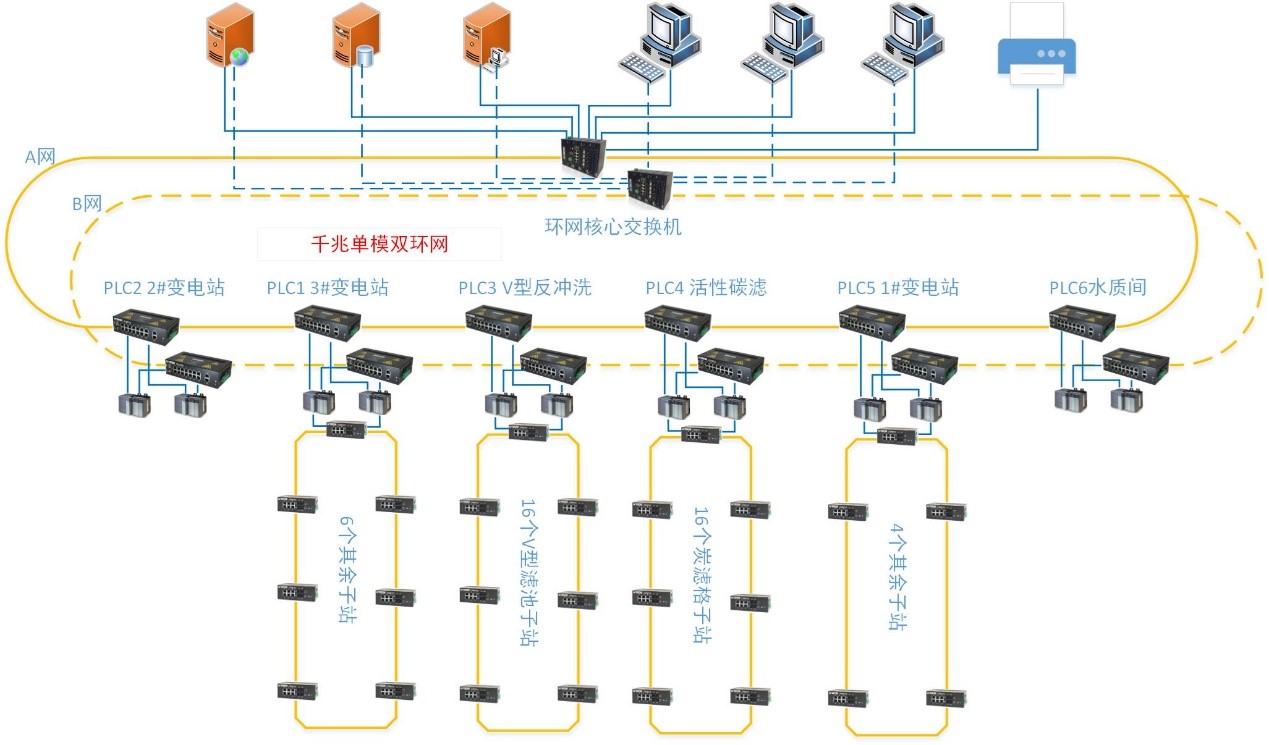

自动化系统整体拓扑图如下：

系统方案：
1. 主干环网采用千兆双环网，最大支持1000M全双工，带宽极大，速率很快；
2. 主干双环网与大型冗余PLC完美结合；
3. PLC子站采用百兆单环网，最大支持100 M全双工，带宽大，速率快；触摸屏可用以太网接入交换机，从而能读取别的PLC站点数据；避免采用PLC设备级环网，造成触摸屏用RS485的方式接入本地PLC而读不到别的站点PLC数据；
4. 主干环网与子站环网均采用N-TRON独有的N-RING冗余环网协议，冗余切换时间小于30ms，从不影响自动化系统运行。

为什么选择N-TRON工业通讯网络：
1. 专业工业设计，坚固的外壳，超长的MTBF时间；
2. 全部为耐高温型产品，即：-40°C~+70°C（主站），-40°C~+85°C（子站）；
3. 环网配置简单，即一个光纤环网只需设置1台交换机作为Manager即可；

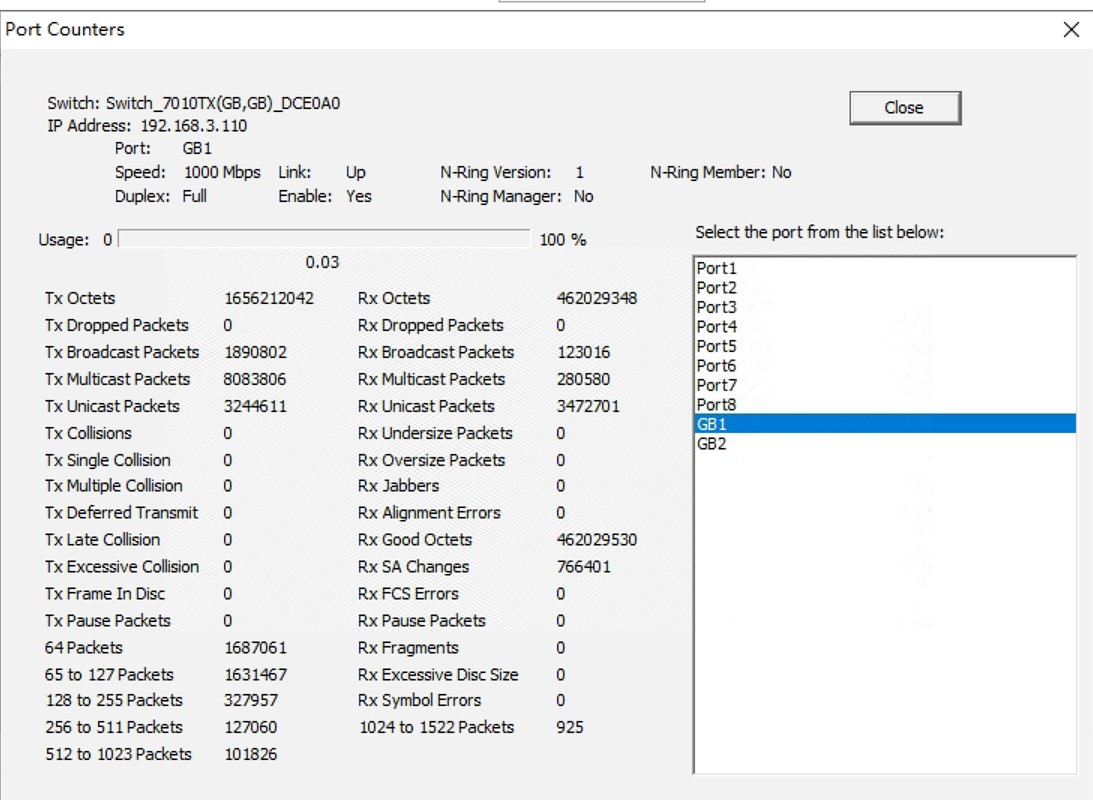

4. N-View软件是实时监控及网络出错预警，所有管理软件均免费使用；
