N-TRON交换机海上风电行业应用

三峡新能源江苏如东海上风电项目位于如东东部黄沙洋海域，总投资约143亿元，规划建设H6和H8，安装200台4兆瓦风机，总装机容量80万千瓦。项目配套建设两座海上升压站、一座海上换流站、一回直流电缆和一座陆上换流站，并建成国内第一座220千伏海上升压站，投运国内第一根220千伏海缆。

江苏如东项目是亚洲首个采用柔直输电技术的海上风电项目。如东柔直工程海上换流站，是目前亚洲容量最大、电压等级最高、体积最大的海上换流站，平面面积近乎一个标准足球场，高度约等于15层居民楼，负责汇集输出三峡如东H6、H10项目（共80万千瓦）以及中广核如东H8项目（30万千瓦）总计110万千瓦容量生产的电能，高压直流输电方式线路损耗小、系统稳定，具有经济性和技术性优势。该换流站主要电气设备均采用国产品牌，填补了国内海洋工程领域多个技术空白。
项目由华东勘测设计研究院有限公司负责设计，门禁、安防、视频系统由齐丰科技股份有限公司总包，于2020年开工建设，在2023年上半年完成验收。

因考虑到海上风机是常年无人值守，而风机内部存在比较强的电磁干扰与高温情况，一旦出现通讯故障，维护成本极高，不仅出行靠船只，还要根据海上实际的天气情况才能判断是否可以出海。因此选择风机内部的产品，尤其是选择通讯的工业交换机就显得尤为重要，是重中之重。

N-TRON工业交换机作为一个悠久的美国品牌，一直注重于产品本身的性能，集研发、生产、销售于一体，产品全部来自美国原装进口。此前已经承接过三峡新能源响水、大丰的两个海上风电项目。由于其运行的稳定性、超长的无故障工作时间、专业及时的售后服务、服务人员扎实的专业知识与行业背景，一直备受客户的青睐。因此，对于此次超大的海上风电的视频监控项目，N-TRON工业交换机成为客户的首选。N-TRON工业交换机为本项目的风机视频监控系统、海上升压站的视频监控系统提供了完整的通讯解决方案。

H6、H8每个风电场都设有100台4兆瓦的风机，每个风场设置16个千兆环网，将100台风机的视频数据传输至各自的海上升压站。两个海上升压站最后都将视频数据汇聚至海上的换流站，通过SDH传输到岸上的集控中心。

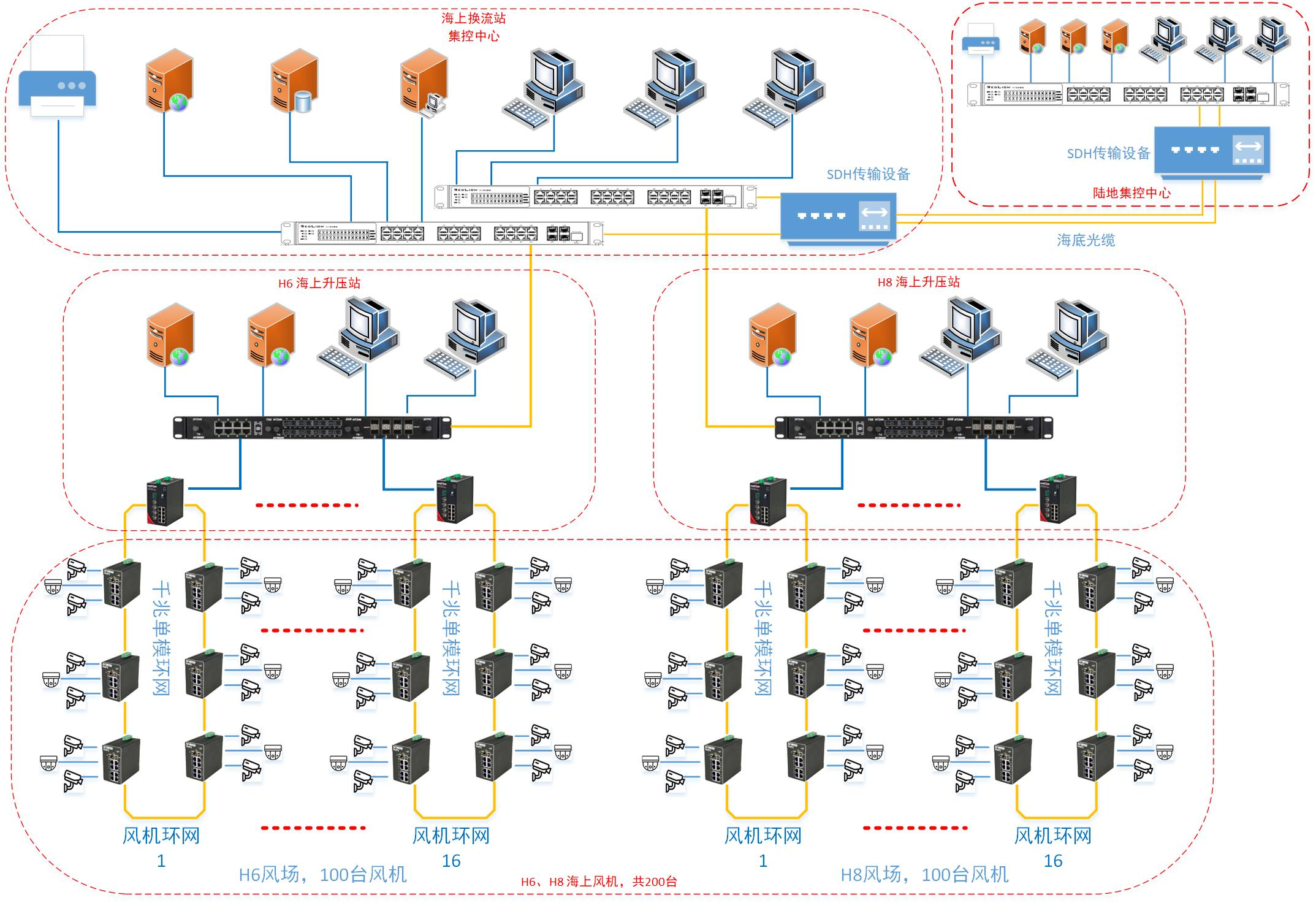

现场网络方案如下：

设备清单如下:
1.7010TX，2个千兆光口，8个百兆电口； 200台；
2.NT24K-12SFP-DM4，2个千兆光口，8个千兆电口； 32台；
3.NT24K-AC2，8千兆光16个千兆电； 7台；
4.7026TX，2千兆光口24个百兆电口； 6台；

系统方案：
1.风机内部之间采用千兆环网，支持1000M全双工，保证视频有效传输；
2.海上升压站环网交换机采用全千兆，将视频数据送至核心交换机；
3.现场16个环网交换机，从每个环网核心单独拉网线至核心交换机
4.海上升压站采用全千兆模块化核心交换机，将视频数据传送至海上换流站；
5.换流站上将整个海上视频系统送至岸上集控中心；
6.海上升压站、海上换流站视频监控网络由于比较简单，不在此文档中描述；

为什么选择N-TRON工业通讯网络：
1.专注工业设计，坚固的外壳，超长的MTBF时间；
2.全部为耐高温型产品，即：-40°C~+70°C（主站）；
3.环网配置简单，即一个光纤环网只需设置1台交换机作为Manager即可；

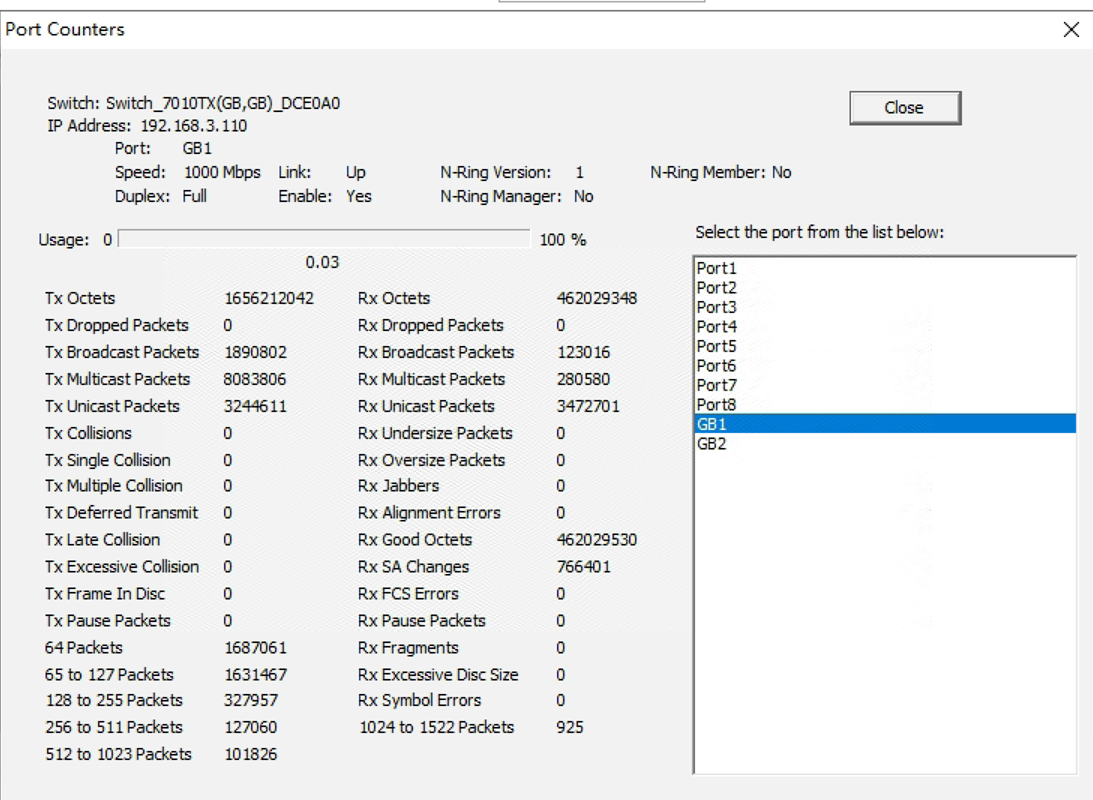

4.N-View软件是实时监控及网络出错预警，所有管理软件均免费使用；
5.专业与及时的售后服务、售后人员的扎实知识与行业应用；
